Ультразвуковой дефектоскоп с фазированными решётками УСД-60ФР-16/128
- Новый мощность дефектоскоп с подключением 2x ФР и 2x пар TOFD одновременно
- Легкость в настройке и работе
- Отлично читаемый на солнечном свету цветной экран
- Морозоустойчивое (от -30 С) исполнение
- Богатые функциональные возможности высокая производительность
- До 4х групп контроля на каждый ФР преобразователь
- Возможность построения на базе прибора роботизированных систем
Новый высокопроизводительный прибор обладает возможностью работы одновременно с двумя 64х канальными фрезерованными решетками и различными сканерами: роликовыми, сканерами ФАР+ TOFD и др. Скорость регенерации S-скана составляет 100 Гц, что позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 метров в минуту.
Одновременно также можно использовать до 2х каналов TOFD, что позволяет проводить контроль, соответствующий всем современным мировым стандартам.
Так же в приборе реализована функция обычного классического дефектоскопа.

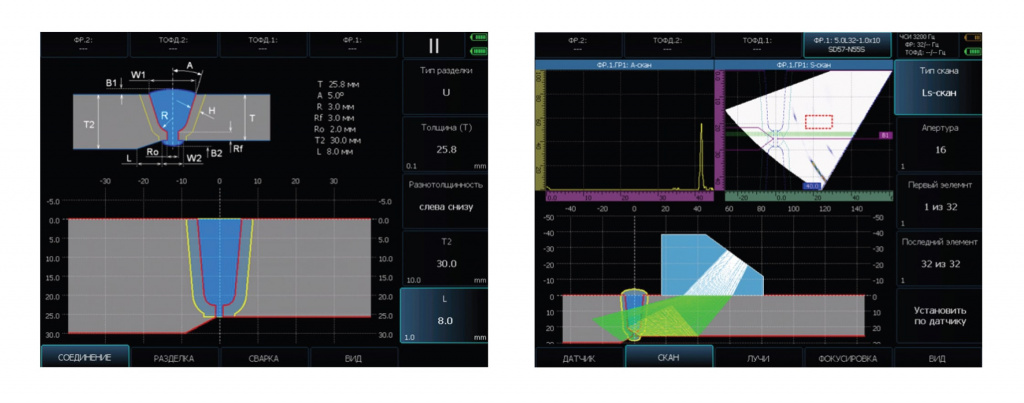

Современный программный пакет для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде позволяет наглядно визуализировать контроль.
ВНЕСЕНО В РЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ
СДЕЛАННО В РОССИИ
Технические характеристики дефектоскопа
Фазированная решётка
Конфигурация генератора
16:128 (опционально 32:128)
Напряжение возбуждения
+/- 75 В
Форма возбуждающего импульса
Радиоимпульс
Синхронизация
По кодировщику положение или времени
Усиление
0-80 дБ с шагом 0,5дБ
Диапазон рабочих частот
500кГц – 20 МГц
Частота дискретизации
100 Мгц
Разрядность АЦП
10 бит
Разрядность данных
16 бит
Запись сигнала
Цифровая запись формы каждого сигнала
Максимальная длина А-скана
до 10 000
Частота следования импульсов
до 10 кГц
Количество законов фокусировки
до 1024
Временная Регулировка Чувствительности (ВРЧ)
Программируемая 0-40дБ, с шагом 0,5дБ
Тип фокусировки
по глубине, по пути, по расстоянию, авто
Дискретизация
1:1 / 1:128
Отображение сигналов
Одновременное отображение 2х А-сканов и TOFD
Виды сканов
S-скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку
Виды сканирование
S-скан, L-скан, комбинированный SL-скан (compound S-Scan)
Количество одновременных групп элементов
До 8 ми групп
Курсоры
В декартовой системе, 2D, полярные
Измерение
Расстояние по лучу, координаты по глубине и положению (X, Y), максимум в 2D, эквивалентная площадь
Постобработка сканированного участка на ПК
Анализ, 3D анализ по объему изделия, масштабирование, выдача протокола
Выравнивание чувствительности
По углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)
Разъёмы
2 х Amphenol D38999
Каналы одноэлементного ПЭП
Количество каналов
2
Напряжение возбуждения
+/- 200В
Дискредитация
100 МГц
Обработка
А-скан, Б-скан, TOFD
Усиление
0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ
Диапазон рабочих частот
500кГц – 20 МГц
Разъёмы
4 х Lemo00
Основные общие характеристики
Хранение данных
Стандартная USB карта или скоростной Ethernet 10/100 Mbps
USB порты
2 USB + hub на 5 дополнительных портов
Размер файла данных
300 Мб
Стандартная скорость сканирования
6-9 м/мин
Длина записи скана
5000 измерений
Экран
800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрольной работы на ярком солнечном свету
Аккумулятор
2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы
Внешнее питание
Блок питания 220 В АС
Диапазон рабочих температур
от -20 С до +60 С
Размер (В х Ш х Д)
280 мм х 245 мм х 100 мм
Масса 2,5 кг с аккумулятором
