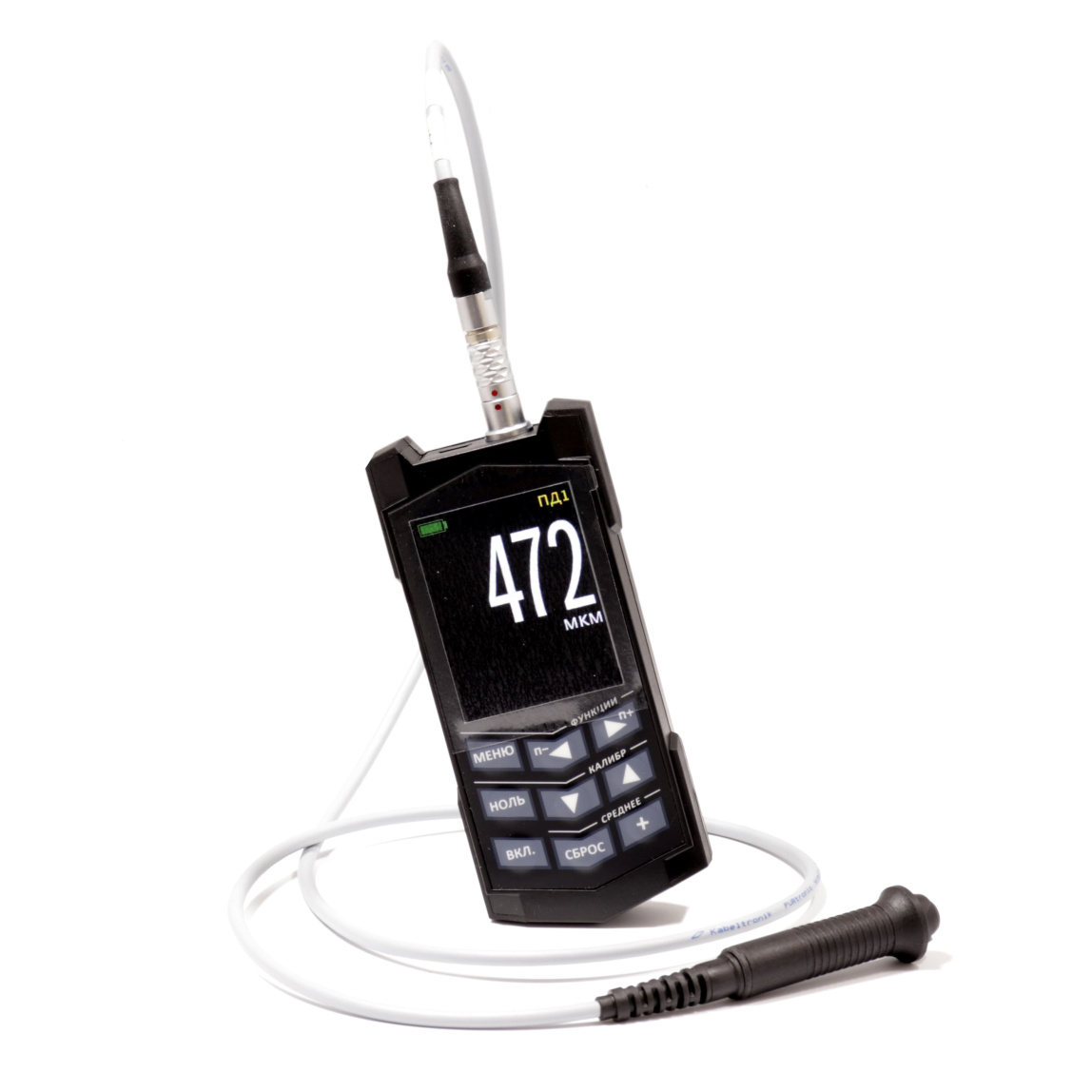

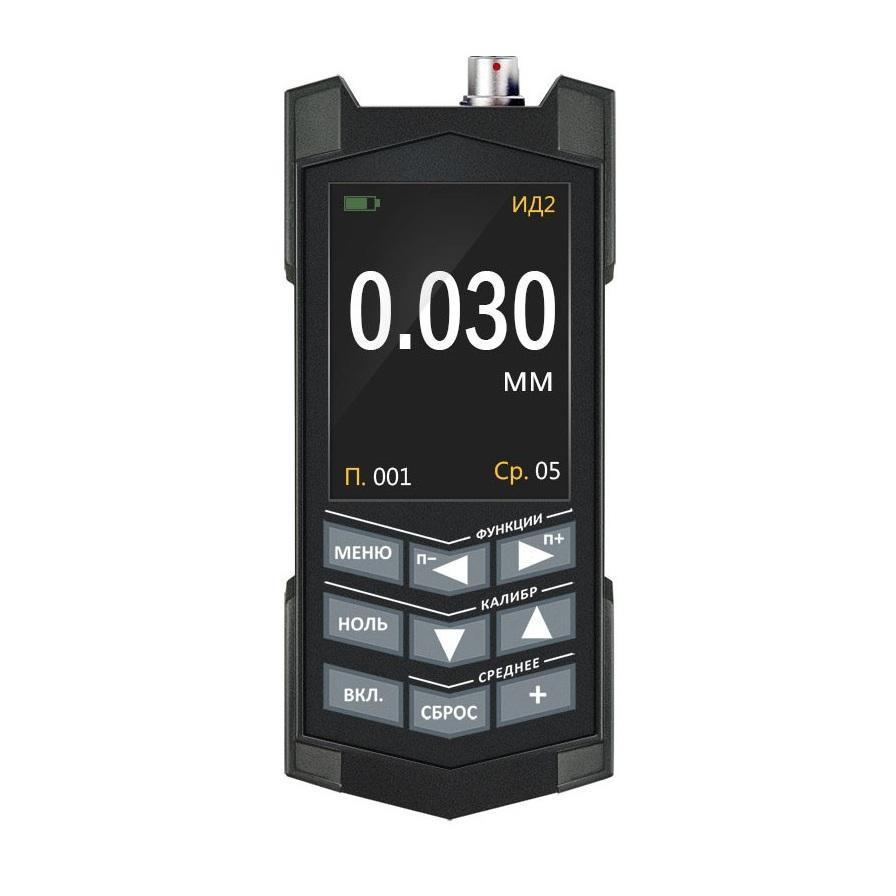

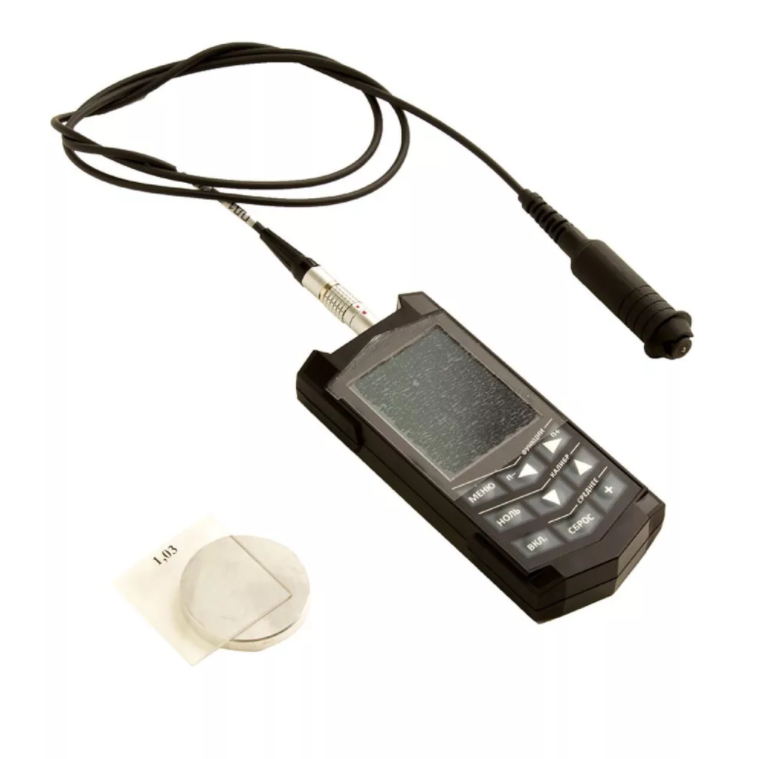

Константа-К5 толщиномер покрытий

Артикул: 10140958

Вес, кг

0,150

Диапазон рабочих температур

для прибора –10…+40°С, для преобразователей –30…+50°С(+350 °С спец. исполнение)

Вам это понравится

Внесен в Госреестр СИ № 18106-13. Поверка входит в цену

Особенности функционала

Толщиномер Константа К5 предусмотривает возможность замера покрытий малоразмерных деталей и внутренних полых поверхностях с шероховатостью до Rz=400 мкм

Применение

Для контроля практически всех защитных, гальванических и лакокрасочных покрытий, наносимых на изделия из металлов, а также для контроля параметров техпроцесса нанесения покрытий (влажности, температуры, шероховатости поверхности)

Габариты(ВхШхГ), мм

120×60×25

Время работы

300 ч

Производитель

Константа, Россия

Написать в Whatsapp

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Рекомендация экспертов

МТ-2007 толщиномер покрытий магнитный

от 53 800 *

Подробнее Уточнить цену

МТ-2007М толщиномер покрытий

от 73 850 *

Подробнее Уточнить цену

Описание
Особенности
Характеристики
Комплектация
Доставка
Инструкции

Описание

Константа-К5 магнитный толщиномер покрытий

Константа-К5 - это толщиномер покрытий, который широко используется в инженерных и производственных сферах для мгновенного контроля качества покрытий на металлических и неметаллических поверхностях. Принцип его работы основан на использовании метода магнитно-индукционной толщинометрии, который позволяет гарантированно и точно определять толщину покрытий без их разрушения.
Толщиномер Константа-К5 имеет множество преимуществ, среди которых высокая точность измерений, возможность работы на различных материалах, простота и удобство в использовании. Он также обладает компактными размерами, что позволяет использовать его в различных условиях, включая ограниченное пространство.
Толщиномер Константа-К5 имеет современный дизайн и функциональность. Он оснащен жидкокристаллическим экраном, на котором отображаются результаты измерений, а также кнопками управления для настройки параметров работы. Устройство также легко калибруется, обеспечивая высокую степень надежности измерений. Кроме того, его универсальность позволяет применять его в различных областях, таких как автомобильная промышленность, строительство, а также для контроля качества поверхностей в аэрокосмической и машиностроительной отраслях.
Условия работы данного толщиномера включают в себя температурный режим от 0 до 50 градусов по Цельсию и относительную влажность не более 80%. Также необходимо учитывать возможные вибрации и удары в окружающей среде, поскольку они могут негативно сказаться на точности измерений. Тем не менее, толщиномер Константа-К5 обладает высокой степенью надежности и долговечности благодаря использованию высококачественных материалов и современных технологий в производстве.

Особенности

использование комбинации импульсного индукционного, вихретокового параметрического и фазового цифровых методов получения первичной информации;
большое число износостойких преобразователей различного назначения нового поколения с алгоритмами работы, исключающими влияние износа на погрешность измерения;
расширенная клавиатура и матричный индикатор, обеспечивающие дружественный интерфейс общения при измерениях и обработке результатов;
возможность проведения допускового контроля и измерений с усреднением;
отсутствие температурного и временного дрейфа показаний;
возможность контроля покрытий на деталях с шероховатостью до Rz=400 мкм на малоразмерных деталях и внутренних поверхностях полых изделий;
хранение градуировочных характеристик во встроенной памяти преобразователя, что исключает необходимость градуировки прибора у изготовителя при закупке дополнительных преобразователей;
возможность запоминания калибровок и результатов измерений в энергонезависимой памяти прибора с последующей передачей в IBM PC по USB каналу для статистической обработки и хранения с использованием программы Constanta-Data;
автоматическое выключение питания после окончания измерений; подсветка индикатора; разъем Lemo.

Основное меню толщиномера Константа К5

Характеристики

Диапазон измерения	от 0 до 150 мм
Число преобразователей	до 16
Число ячеек памяти результатов	от 500 до 1000 с разбивкой на группы
Связь с ЭВМ	канал связи USB 2.0
Методы автокалибровки	ноль-калибровка на непокрытом основании; двухточечная
Температурный диапазон:
- для прибора	–10…+40 °С
- для преобразователей	–30…+50 °С (+350 °С спец. исполнение)
Питание	встроенный Li-Ion аккумулятор 3,7-4,2 В, 1500-1700 mAh
Габаритные размеры	120×60×25 мм
Масса	150 г
Время непрерывной работы	300 ч

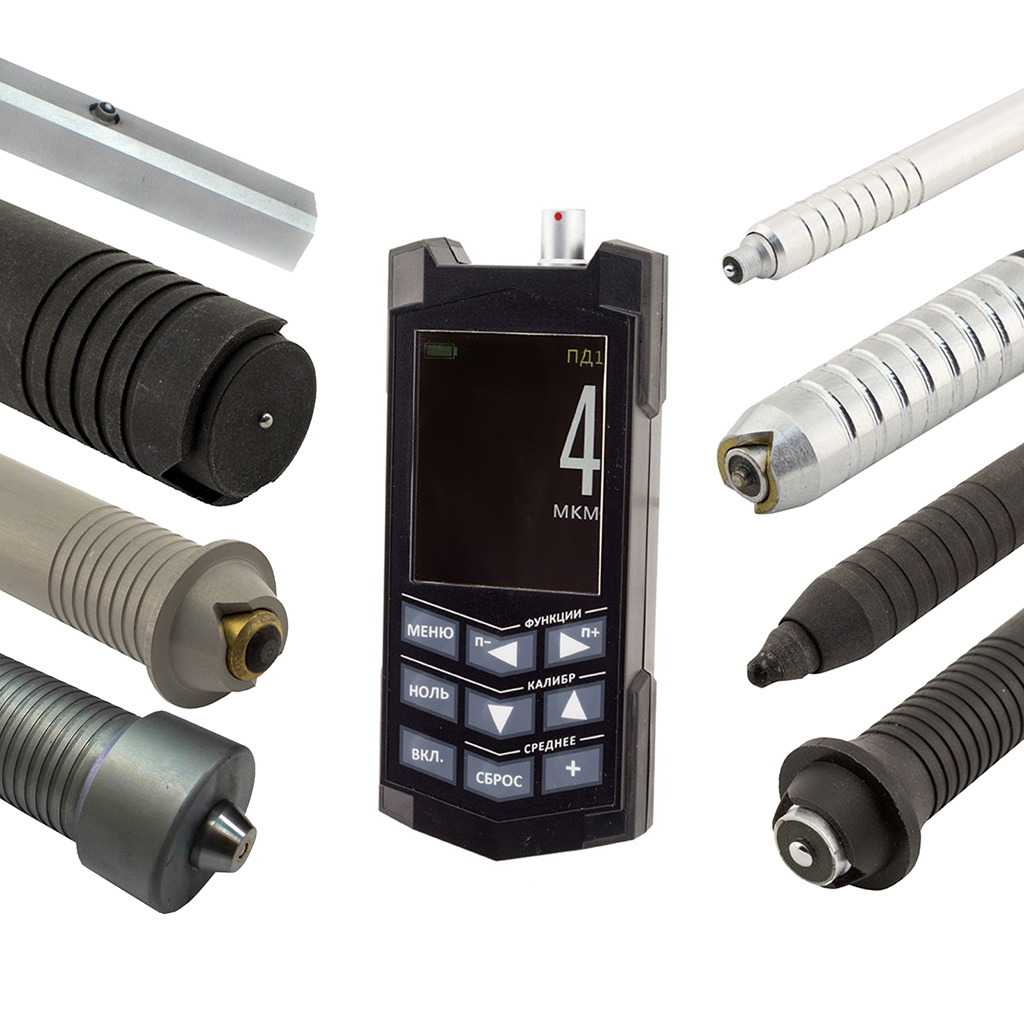

Преобразователи серии ИД

Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях.

Тип	Диапазон измерения толщин, мм	Основная погрешность измерения по диапазонам толщин	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ИД0 ИД0/90	0-0,3	≤ ± (0,01T+1) мкм	1/4,5	<3	Ø10×120
ИД0 ИД0/90	0-0,3	≤ ± (0,01T+1) мкм	1/4,5	<3	Ø20х127
ИД1 (с насадками)	0-0,3	≤ ± (0,01T+1) мкм	1/4,5	<3	Ø10×70
ИД1 (0-0,3 мм)		≤ ± (0,01T+1) мкм	1/4,5	<3	Ø10×70
ИД2	0-3	0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T	1,5/9	6	Ø20×90
ИД2-mini	0-3	0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T	1,5/9	6	Ø9×65
ИД3	0-6	0–5 мм: ≤±(0,015T+0,005) мм 5–6 мм: ≤±0,02T	2,5/10,5	8	Ø20×90
ИД4	0-8	0–6 мм: ≤±(0,015T +0,01) мм 6–8 мм: ≤±0,02T	5/18,5	12	Ø25×90
ИД5	0-10	1–8 мм: ≤± (0,015T+0,01) мм 8–10 мм: ≤±0,02T	7/57	17	Ø25×90

Преобразователи серии ПД
Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях.

Тип	Диапазон измерения толщин, мм	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ПД0	0-0,3	<± (0,01T+1) мм	2/12	1,5	Ø20×90
ПД0	0-0,3	<± (0,01T+1) мм	2/12	1,5	Ø20×90
ПД1	0-2	< ± (0,01T+1) мм	4/12	4,7	Ø20×90
ПД2	0-15	0–7,5 мм: <± (0,015T+0,01) мм 7,5–15 мм: <±0,02T	5/12	20	Ø25×90
ПД3	0-30	0–20 мм: <± (0,015T+0,05) мм 20–30 мм: < ±0,02Т	15/45	40	Ø25×90
ПД4	0-70	0–40 мм: <± (0,015T +0,1) мм 40–70 мм: < ±0,02T	80/270	90	Ø60×55
ПД5	0-90	0–80 мм: <± (0,015T +0,5) мм 80–120 мм: <±0,02T мм	120/350	120	Ø90×65
ПД6	0-120	0–80 мм: <± (0,015T +0,5) мм 80–120 мм: <±0,02T мм	120/350	120	Ø130×65

Преобразователи серии ФД
Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров.

Тип	Диапазон измерения толщин, мм	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ФД1	0-0,05	0–80 мкм: <± (0,01T +1) мкм 80–300 мкм: <± 0,02T мкм	5	4,7	Ø15×130
ФД1	0-0,05	0–80 мкм: <± (0,01T +1) мкм 80–300 мкм: <± 0,02T мкм	5	4,7	Ø15×130
ФД3-0,2	0-0,05	≤ ± (0,03T+1) мкм	2	3	Ø15×130
ФД3-1,8	0-0,05	≤ ± (0,03T+1) мкм	2	1,5	Ø15×130

Преобразователи серии ДА
Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях.

Тип	Диапазон измерения толщин, мм	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Габариты, мм
ДА1	0-70	≤ ± (0,05T+0,1) мм	90	35×35×165
ДА1	0-70		90	35×35×165
ДА2	0-120		140	35×35×205

* В зависимости от параметров резьбы.
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов.

Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий
Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).

Тип	Диапазон измерения	Основная погрешность измерения	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ДВТР ДВТР mini	-10... +70 °С 5–90%	±2 °С			Ø20×35 Ø16,5×32
ДВТР ДВТР mini	-10... +70 °С 5–90%	±2 °С			Ø20×35 Ø16,5×32
КД	-40...+85 °С	±2 °С	4/20	7	Ø20×90
ДКУ	-10...+70 °С (воздух) -40...+85 (металл) 5-90% влажность	≤ ±2 °С	4/20	7	Ø20×90
ДШ	Rz 20/300 мкм 2-300 мкм	≤ ± (0,02T+2) мкм	—	—	Ø20×90

Преобразователи для измерения толщины покрытий внутри труб
Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов.

Тип	Диапазон измерения, мм	Основная погрешность измерения по диапазонам	Минимальный диаметр трубы, мм
ИД1-Т	0-0,3	≤± (0,02Т+2) мкм	45
ИД1-Т25			27
ИД1-Т20			20
ИД2-Т	0-3	≤± (0,02Т+0,01) мкм	50
ИД3-Т	0-6	≤± (0,02Т+0,02) мкм	50

Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов.

Тип	Диапазон измерения, мм	Основная погрешность измерения по диапазонам	Минимальный диаметр трубы, мм
ПД0-Т	0-0,5	≤± (0,02Т+2) мкм	26
ПД0-Т14	0-0,5	≤± (0,02Т+2) мкм	14
ПД1-Т	0-2	≤± (0,02Т+0,01) мкм	50
ПД2-Т	0-15	≤± (0,02Т+0,01) мкм	50
ПД2-Т45	0-15	≤± (0,02Т+0,01) мкм	45

Преобразователи специализированные

Тип	Назначение	Диапазон измерения толщин, мм	Основная погрешность измерения по диапазонам	Габариты, мм
ИД1 Резьбы	Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях.	0-0,3	≤±(0,01-0,05T+3) мкм*	Зависят от параметров резьбы
ИД1 Резьбы		0-0,3	≤±(0,01-0,05T+3) мкм*	Зависят от параметров резьбы
ИД6 Экранный	Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему.	0-150	≤± (0,03Т+0,2) мм	Приемник: Ø90×119 мм. Возбуждение: Ø35×160 мм
ИДх Мокрый слой	Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий.	0-0,3 0-3 0-6	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø12×65 Ø15×65 Ø20×65
ИДх Мокрый слой		0-0,3 0-3 0-6	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø12×65 Ø15×65 Ø20×65
ИДх Высокотемпературный	Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С).	0-0,3 0-3 0-6	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø25×60
ИДх Высокотемпературный		0-0,3 0-3 0-6	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø25×60
ПД-РТИ	Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия.	0-2 0-12 0-30	≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм	Ø44×99
ПД1 Износостойкий	Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях.	0-2	≤± (0,01Т+1) мкм	Ø15×90
ФД-УКМ	Измерение толщины изделий из углеродных композиционных материалов (УКМ).	1-5 3-10 7-15	≤ ± (0,01-0,05T+0,1) мм**	Ø30×130
ПД-УКМ	Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов.	0,5	≤ ± (0,01-0,05T+0,1) мм***	Ø23×87
ИДх Подводный	Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м.	0-6 0-8 0-10	(0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм	Ø35×156
ДШ	Измерение шероховатости основания Rz(Ra) после пескоструйной или дробеструйной обработки перед окрасочными работами.	Rz 20/300 мкм 2-300 мкм	≤ ± (0,02T+2) мкм	Ø20×90

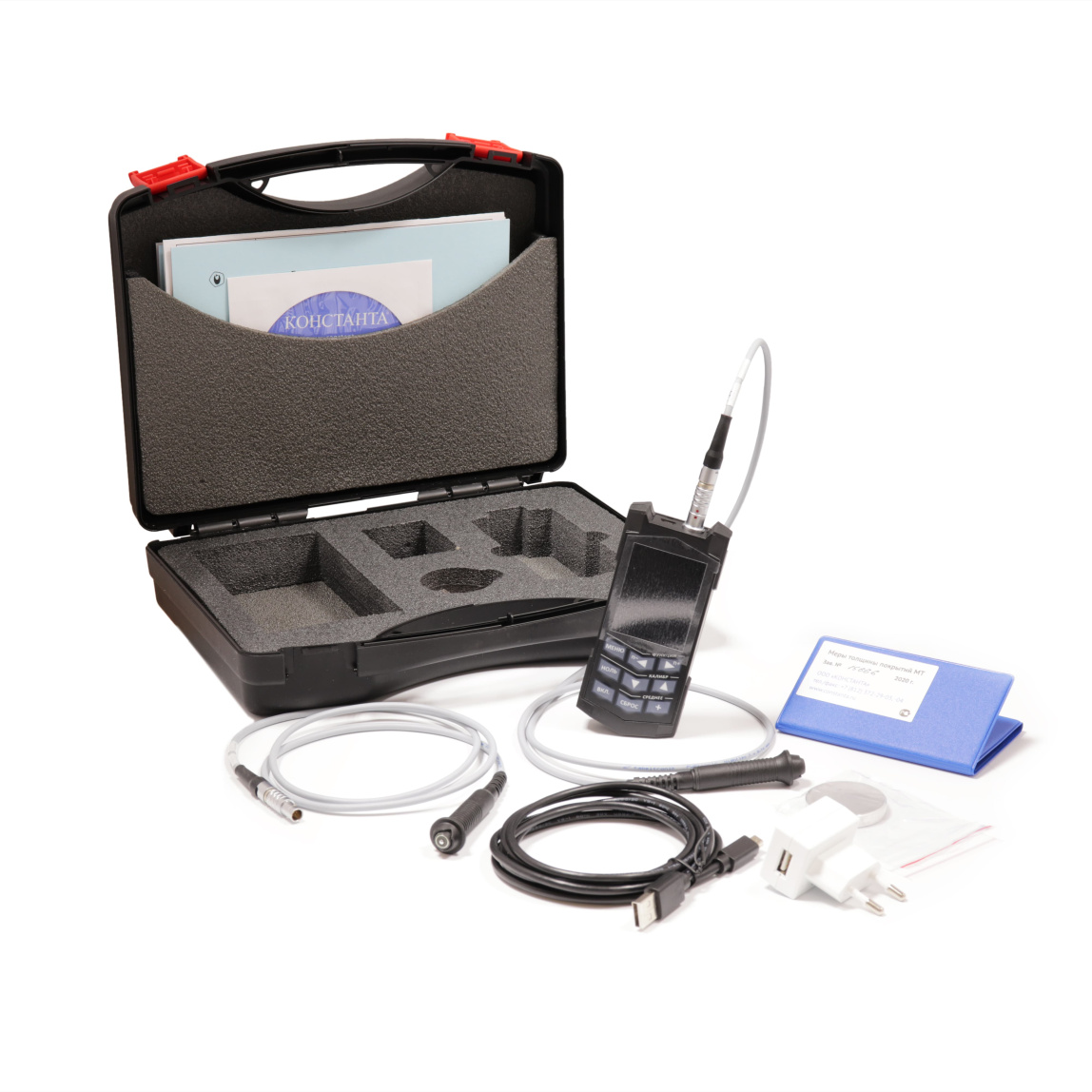

Комплектация

Измерительный блок с преобразователями (число и модификация по выбору заказчика)
Зарядное устройство
Комплект мер толщины
Руководство по эксплуатации
Методика поверки, диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data
Ударопрочный кейс

Доставка

Инструкции

pasport_k5.pdf

Список преобразователей, которые входят в стандартный комплект поставки (два датчика на выбор):

датчик ИД2 (для измерения толщины диэлектрических (лакокрасочных, порошковых, анодноокисных и др.) и электропроводящих неферромагнитных (цинковых, хромовых и др.) покрытий на изделиях из ферромагнитных материалов в диапазоне до 2 мм);

датчик ИД3 (для измерения толщины диэлектрических (лакокрасочных, порошковых и др.) и электропроводящих неферромагнитных (цинковых, хромовых и др.) покрытий на изделиях из ферромагнитных материалов в диапазоне до 5 мм с большой шероховатостью поверхности (до Rz 400мкм));

датчик ИД4 (для измерения толщины битумных, пластиковых, пленочных, жаропрочных и других неферромагнитных покрытий (в том числе, специального назначения) в диапазоне до 8 мм на стальных изделиях со средней и большой шероховатостью);

датчик ПД2 (для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 60 мм);

датчик ПД3 (для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях);

датчик ПД4 (для измерения толщины толстослойных покрытий на электропроводящих ферро- и неферромагнитных основаниях в диапазоне толщин до 70 мм);

датчик ПД6 (для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 120 мм);

датчик КД2 (для измерения температуры металла перед проведением окрасочных работ);

датчик ДШ1 (для измерения шероховатости изделий после песко- и дробеструйной обработки перед окрасочными работами);

датчик ДВТР1 (для измерения температуры воздуха, влажности и точки росы при проведении окрасочных работ)

Список дополнительных преобразователей для прибора Константа К5:

Датчик ИД0 (для измерения толщины гальванических (цинковых, хромовых, кадмиевых и др.) и диэлектрических (пластиковых, лакокрасочных и др.) покрытий на малоразмерных деталях из ферромагнитных материалов).

Датчик ИД1 (для измерения толщины гальванических, лакокрасочных и других неферромагнитных покрытий на малоразмерных стальных деталях с малыми радиусами кривизны и в труднодоступных местах сложнопрофильных изделий).

Датчик ИД2ВТ (для измерения толщины неферрромагнитных покрытий, нагретых до высокой температуры (до +350 градусов по Цельсию) и имеющих основания ферромагнитного типа)

Датчик ИД3ВТ (для измерения толщины покрытий, нагретых до высокой температуры)

Датчик ПД0 (для измерения толщины диэлектрических (лакокрасочных, анодноокисных, порошковых и др.) и электропроводящих неферромагнитных (оловянных, цинковых и др.) покрытий на изделиях из электропроводящих неферромагнитных материалов в диапазоне до 500 мкм).

Датчик ПД1(для измерения толщины диэлектрических (лакокрасочных, анодноокисных, порошковых и др.) и электропроводящих неферромагнитных (оловянных, цинковых и др.) покрытий на изделиях из электропроводящих неферромагнитных материалов в диапазоне до 2000 мкм).

Датчик ПД2-Ф (для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 15 мм).

Датчик ПД3-Ф (для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 30 мм).

Датчик ПД4-Ф (для измерения толщины толстослойных диэлектрических покрытий на металлических изделиях в диапазоне толщин до 70 мм).

Датчик ФД1 (толщины гальванических покрытий (электролитический никель и другие) на стальных деталях, в том числе на малоразмерных и шероховатых (Rz до 400 мкм)).

Датчик ФД3 - 0,2 (толщины гальванических покрытий (электролитический никель и другие) на стальных деталях, в том числе на малоразмерных и шероховатых (Rz до 400 мм)).

Датчик ФД3 - 1,8 (для измерения толщины гальванических покрытий на деталях из сталей и цветных металлов, в том числе на малоразмерных и шероховатых (Rz до 200 мм) в диапазоне до 120 мкм).

Датчики ИД1Т - ИД3Т, ПД0Т - ПД2Т, ФД3Т (измерения толшины защитных покрытий внутри труб из ферромагнитных металлов).

Датчик ДА1 (толщины бетона до арматуры и поиск арматуры, а также теплозащитных и других специальных покрытий большой толщины.)

Датчик ИД5 - подводный (для измерения толщины битумных, пластиковых, пленочных, жаропрочных и других неферромагнитных покрытий (в том числе, специального назначения) в диапазоне до 10 мм на стальных изделиях со средней и большой шероховатостью).
