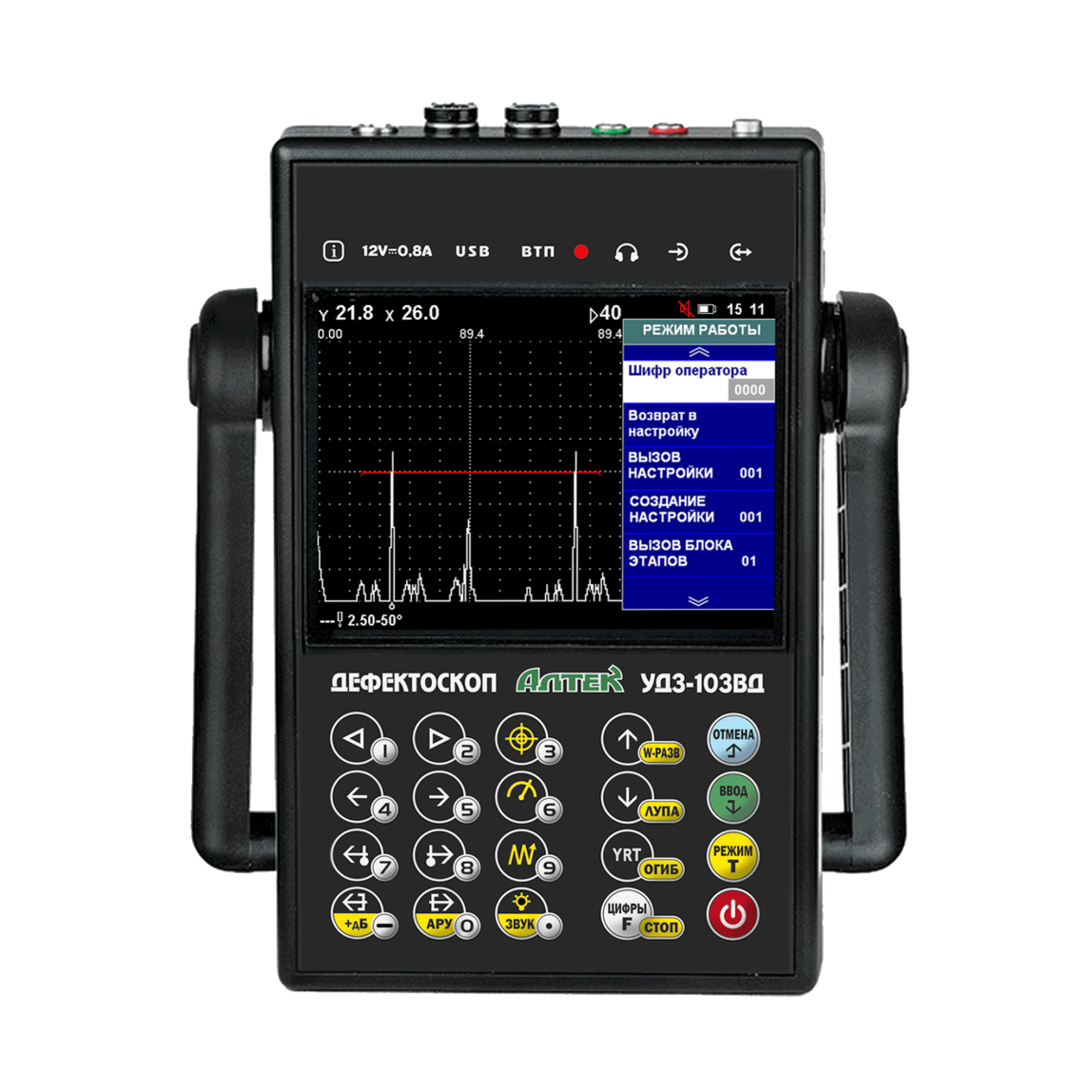

УД3-103ВД PELENG дефектоскоп ультразвуковой

Артикул: 10010961

Вам это понравится

Обеспечивает возможность комбинированного контроля с использованием ультразвуковой и вихретоковой технологии выявления дефектов

Особенности функционала

Энергонезависимая память дефектоскопа позволяет хранить настройки, протоколы разверток и отчеты о контроле, обеспеченные кодовой защитой от несанкционированного изменения параметров или удаления

Применение

Выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной и судостроительной промышленности, а также в версии «универсальная» - как дефектоскоп общего назначения

Диапазон рабочих температур

-20 … +50

Время работы

6 ч

Масса

1,2 кг

Дисплей

цветной экран

Производитель

Алтек, Россия

Многофункционален. Позволяет проводить не только ультразвуковой, но и вихретоковый контроль

Смотреть отзывы

Написать в Whatsapp

Цена от

843 000 *

(НДС входит в стоимость)

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Описание
Особенности
Характеристики
Комплектация
Доставка
Отзывы
Инструкции

Описание

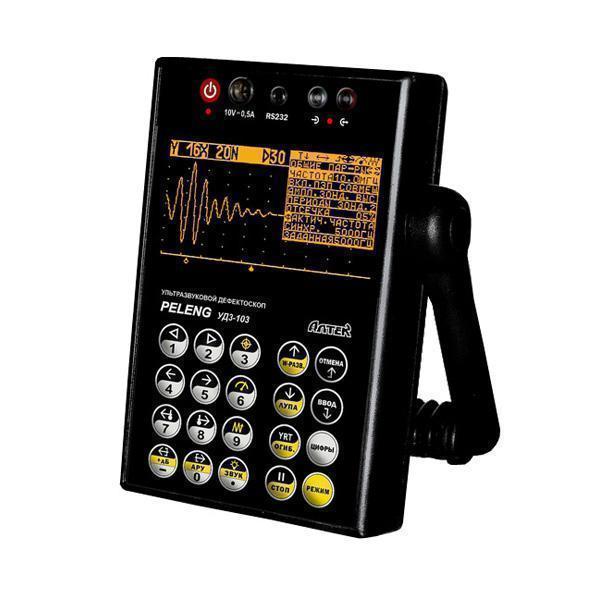

PELENG УД3-103ВД дефектоскоп

Ультразвуковой дефектоскоп УД3-103ВД PELENG - это высокотехнологичное оборудование, предназначенное для неразрушающего контроля различных материалов на предмет наличия дефектов. Он основан на использовании ультразвуковых волн для обнаружения дефектов и оценки интегритета материалов. Принцип работы заключается в том, что ультразвуковые волны, создаваемые специальным преобразователем, проникают в контролируемый материал и изменяют свои параметры при взаимодействии с дефектами, что позволяет их выявить и оценить.
Одним из важных преимуществ ультразвукового дефектоскопа УД3-103ВД PELENG является его высокая точность и чувствительность при обнаружении как поверхностных, так и внутренних дефектов в различных материалах, таких как металлы, пластмассы, стекловолокно и композиты. Этот метод также позволяет проводить контроль на различных глубинах. Кроме того, оборудование отличается быстротой и высокой производительностью.
Данный прибор имеет современный и компактный дизайн с возможностью мобильного использования. Ультразвуковой дефектоскоп состоит из ультразвукового преобразователя, блока обработки сигнала, электронного блока управления и дисплея для визуализации результатов контроля. Такой комплект обеспечивает высокоточный контроль и удобство использования.
Ультразвуковой дефектоскоп УД3-103ВД PELENG широко применяется в авиационной, судостроительной, нефтегазовой и металлургической отраслях индустрии, а также в строительстве и производстве механического оборудования. Этот метод подходит для контроля различных типов материалов и деталей на наличие скрытых дефектов, таких как трещины, включения, коррозия и другие аномалии. Дефектоскоп также используется для контроля сварных и клеевых швов, проверки интегритета трубопроводов и общего контроля за качеством материалов.
Условия работы ультразвукового дефектоскопа включают правильную настройку оборудования в зависимости от свойств и толщины контролируемого материала, а также подготовленность и квалификацию обученных операторов для выполнения контроля. Прибор предоставляет возможность проведения контроля на различных глубинах материала, а также изменения частоты и амплитуды ультразвуковых импульсов для адаптации ко всевозможным материалам. Это позволяет обеспечить высокую эффективность контроля и надежность обнаружения дефектов.
Таким образом, ультразвуковой дефектоскоп УД3-103ВД PELENG представляет собой важный инструмент для неразрушающего контроля качества материалов и обеспечения безопасности в промышленности. Сочетание высокой точности, надежности и возможности использования на различных объектах делает его неотъемлемым компонентом процесса производства.

Особенности

Представление информации на экране:

А-развертка
В-развертка (визуализация контролируемого сечения)
W-развертка (изображение хода лучей с указанием мест расположения дефектов)
характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой
измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)
одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам
автоматическая световая и звуковая сигнализация дефекта

Автоматические режимы:

длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.
установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода
корректировка частоты следования зондирующих импульсов
полуавтоматический режим настройки глубиномера и чувствительности

Сервисные режимы и функции:

СТОП-КАДР заморозка всех сигналов на экране
ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране
ЛУПА просмотр участка А-развертки в увеличенном масштабе
РАДИОСИГНАЛ просмотр сигнала в недетектированном виде
УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта

Режим вихретоковый контроль:

Дефектоскопы "PELENG" позволяют проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности режима

частотный диапазон до 100 кГц
динамический и статический режимы контроля
сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ

Режим толщиномер:

разрешающая способность до 0,01 мм
минимальная измеряемая толщина 0,8 мм
измерения по первому донному сигналу или по двум донным сигналам
наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)

Энергонезависимая память:

в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера
память дефектоскопа может содержать до 400 настроек
кодовая защита настроек от несанкционированного удаления или изменения параметров
для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки
возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных

Встроенная обобщенная АРД-диаграмма позволяет:

настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентного диаметра)
автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта
использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине
автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров

Характеристики

Параметры	Значения
Методы ультразвукового контроля, реализуемые дефектоскопом	эхо
	зеркальный
	зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый
Режимы вихретокового контроля	амплитудный
	динамический
	статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	экран ЭЛД
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор
	светодиод на панели дефектоскопа
	светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды	120
низкой амплитуды	4,5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток
в режиме ультразвукового контроля	А‑развертка
	W-развертка
	В-развертка
в режиме вихретокового контроля	бегущая развертка
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 63
Дискретность измерения толщины встроенным ультразвуковым толщиномером, мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 60
Частота вихретокового контроля, кГц	10 ... 100
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм	1 ... 8850
Длительность А-развертки, мкс
минимальная	6
максимальная	3048
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 ... 9,9
Диапазон измерения толщины (для изделий из стали), мм	3 ... 5000
Диапазон рабочих температур окружающего воздуха, 0С	-20 ... +50
Масса, кг, не более:	1,2
Габаритные размеры, мм, не более:	140x220x4

Комплектация

Комплект поставки ультразвукового дефектоскопа УД3-103 ПЕЛЕНГ общего назначения:

Пьезоэлектрические преобразователи (ПЭП) П121
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50 1шт.
Кабель для подключения прибора к ПЭВМ 1шт.
Зарядное устройство – сетевой адаптер 1шт.
Аккумуляторная батарея 2шт.
Чехол электронного блока 1шт.
Сумка для переноски дефектоскопа 1шт.
Солнцезащитная бленда 1шт.
Пенал для принадлежностей 1шт.
ПО для ПЭВМ 1шт.
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр) 1 комплект.
