АРИОН ШРТ-1/80 штатив трубный

АРИОН ШРТ-1/80 штатив трубный

Назначением трубных штативов в радиационном контроле является размещение рентгеновских аппаратов на трубах при фронтальном просвечивании сварных швов и соединений. Применимо только для труб диаметром до 1420 мм. Штативы изготавливаются согласно технических условий ТУ 4276-023-96651179-2015. Достоинством ШРТ-1 является возможность регулирования фокусного расстояния и пространственного положения относительно объекта контроля.

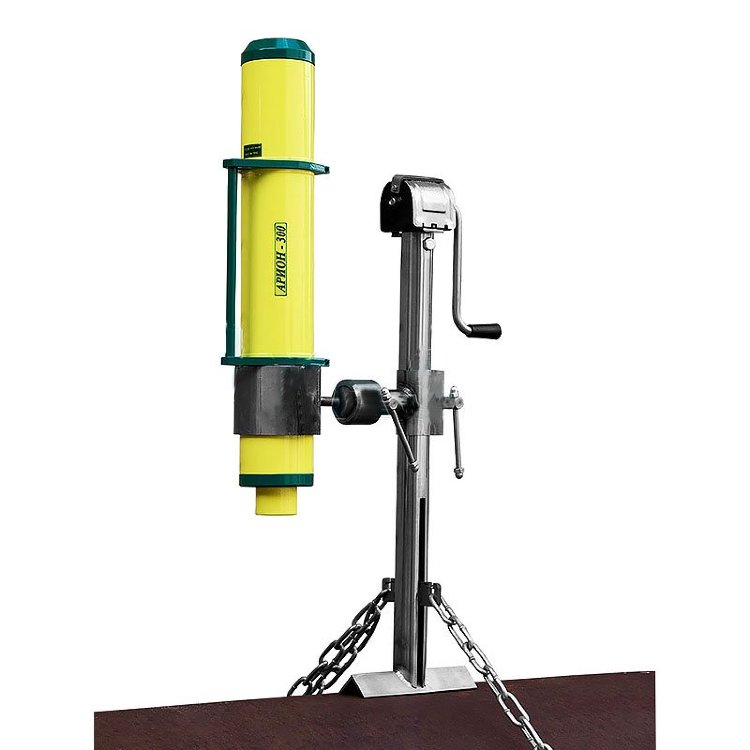

Штатив выполнен в виде конструкции с основанием. Стойка с основанием крепится к трубе подтяжкой цепи редукторным устройством с ручкой. Держатель и подвижная муфта с шаровым механизмом расположены на основной части конструкции – в верхней части стойки. Отличительной чертой штативов АРИОН ШРТ-1 между собой выступает конструкция держателя и способ крепления аппарата рентгеновского контроля.
