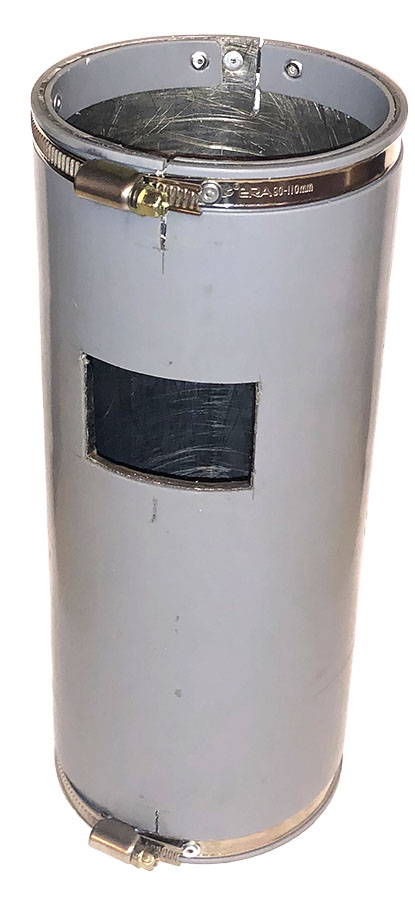

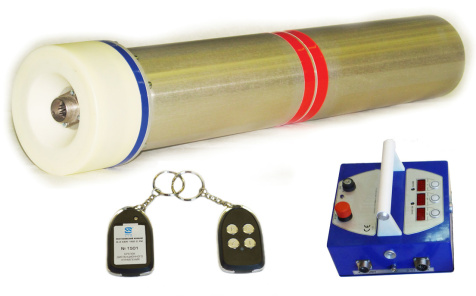

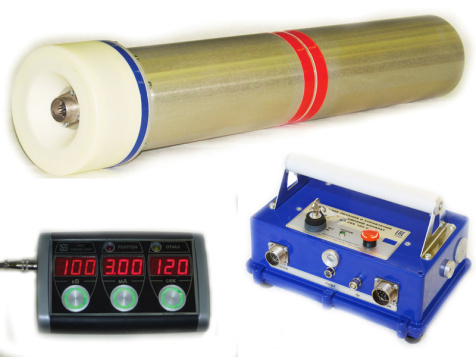

Коллиматорная муфта панорамного моноблока «0.3 СБК 200 СП».
Преобразует панорамную диаграмму излучения моноблока в направленную с углами 60°х40° .

Порядок установки коллиматорной муфты на моноблок:

• Ослабить хомуты муфты крестообразной отверткой
• Надеть муфту на цилиндрическую поверхность моноблока так, чтобы малое расстояние между краем окна и краем муфты находилось со стороны кожуха моноблока (где находится его разъем) причем муфта должна закрыть собою покрашенную синей краской цилиндрическую проточку на корпусе моноблока
• Развернуть муфту вокруг оси моноблока так, чтобы центр окна коллиматорной муфты совпал с центром красного пятна, находящегося на синей поверхности моноблока
• Затянуть хомуты муфты той же отверткой.

Для снятия коллиматорной муфты с моноблока достаточно отверткой ослабить хомуты крепления и аккуратно сдвинуть муфту из проточки и снять с корпуса моноблока.
