Преобразователи щелевого контакта

Преобразователи щелевого контакта

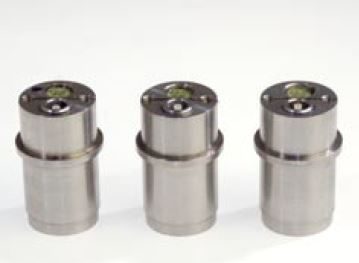

Преобразователи щелевого контакта предназначены для ультразвуковой дефектоскопии, толщинометрии сварных соединений и основного металла труб, сосудов, резервуаров, ёмкостей, листов и других изделий в щелевом варианте контроля с использованием в качестве контактной жидкости воды или незамерзающих жидкостей.

Специализированные преобразователи щелевого контакта применяются в составе установок ручного, механизированного или автоматизированного ультразвукового контроля в заводских и полевых условиях. Преобразователи состоят из опорного износостойкого корпуса с системой подвода контактной жидкости и ультразвукового ПЭП.

Для обеспечения щелевого контакта преобразователь устанавливают в износостойкий корпус и сверху фиксируют прижимной планкой. Контактная жидкость подается по эластичному шлангу, надеваемому на втулку корпуса, и заполняет зазор между преобразователем и объектом контроля. В зависимости от задач контроля применяются преобразователи с частотой 2.5; 4.0; 5.0 МГц:

• Прямые совмещённые преобразователи (серия П311Щ);
• Прямые раздельно-совмещенные преобразователи (серия П312Щ);
• Наклонные преобразователи (серия П321Щ) с углами ввода 40°, 45°, 50°, 60°, 65°, 68°, 70°, 73°, 75°.

Отличительной особенностью преобразователей щелевого контакта является увеличенный более чем в 10 раз ресурс ПЭП, использование в качестве контактной жидкости воды.
