Присоединяйтесь!Производится с 2001 года компанией КРОПУС (г.Ногинск). За это время многим пользователям дефектоскопа удалось убедиться в его простоте и надёжности. К примеру, на предприятии ОАО "Пермский моторный завод" в настоящее время эксплуатируется более 30 дефектоскопов УД2В-П46, на ОАО "Техдиагностика" в работе находятся более 20 дефектоскопов.
В остальном все возможности дефектоскопа сохранены, чтобы обеспечить преемственность при переходе на новую версию:

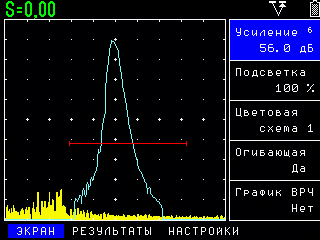

Реализованный в ультразвуковом дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.
Прибор имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов. Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.

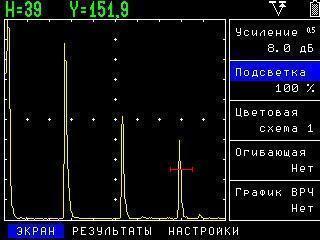

В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
Тип |
Значение |
Развертка |
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс |
Задержка |
от -0,5 мкс до 994.5 мкс |
Диапазон скоростей
|
1000 - 9999 м/с |
Диапазон скоростей |
1000 - 10 000 м/с |
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импенданс |
50 ом / 600 Ом |
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
Частота повторений ЗИ |
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
Усилитель |
широкополосный 0.5-15 МГц (-6 дБ) |
Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: |
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |

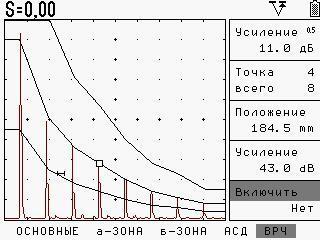

Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс |
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
Детектирование |
положительная или отрицательная полуволна, |
Детектирование |
положительная или отрицательная полуволна |
Отсечка |
компенсированная, 0 - 80% высоты экрана |
Зоны контроля |
две независимых зоны, начало и ширина |
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости |
Измерение амплитуды |
в процентах от высоты экрана, |
А-сигнал |
80 mm x 70 мм; 220 x 200 точек |
Память |
100 настроек с А-сигналом и названием, |
Интерфейс |
USB |
Разъемы преобразователей |
2 СР50 / BNC |
Аккумулятор |
4 NiMh размер "D" |
Время работы |
до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
Питание |
внешний блок питания 220 В AC |
Дисплей |
1цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
Диапазон рабочих температур |
от -25°C до +55°C |
Размер (В x Ш x Д) |
170 мм x 225 мм x 45 мм |
Масса |
1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) |
Покупали для контроля объектов котлонадзора и подъемных сооружений. Дефектоскоп получилось использовать совместно с компьютером и огромным плюсом стала память, позволяющая сохранять более 60 настроек, что значительно сэкономило время при выполнении контроля. Ранее использовали для контроля дефектоскоп УД2-12 и по-сравнению с ним УД2В-46 легче и проще в использовании. Довольны новинкой)
