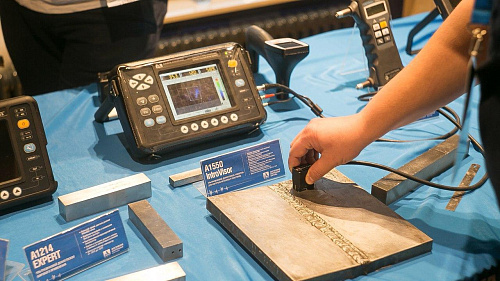

А1550 IntroVisor дефектоскоп ультразвуковой

Отличительные особенности АР

• Возможность использования различных типов волн:
  - поперечных для контроля сварных швов с сектором обзора перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
  - продольных для контроля основного тела металла.

• Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
• Возможность самостоятельной замены акустического модуля АР.
• Оперативное переключение между типами АР.
• Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.
• Возможность использования АР с датчиком пути (поставляется опционально).

Программное обеспечение

Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.Режимы работы:

А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

 Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим СКАННЕР

На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.

После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.

Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля.

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Функция НАСТРОЙКА

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Программное обеспечение ультразвукового дефектоскопа А1550 IntroVisor:

Специальное программное обеспечение ADM IntroVisor позволяет переносить сохраненные данные с прибора на внешний компьютер для дальнейшей обработки результатов контроля, формирования отчетов и архивирования.

Типы антенных решеток для работы с дефектоскопом-томографом

С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.

М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.

Антенная решетка M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

16 элементная антенная решетка поперечных волнРежим ДЕФЕКТОСКОП

Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.

Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.

Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.
