Модуль автоматизированного визуального контроля (АВИК)

Модуль автоматизированного визуального контроля (АВИК)

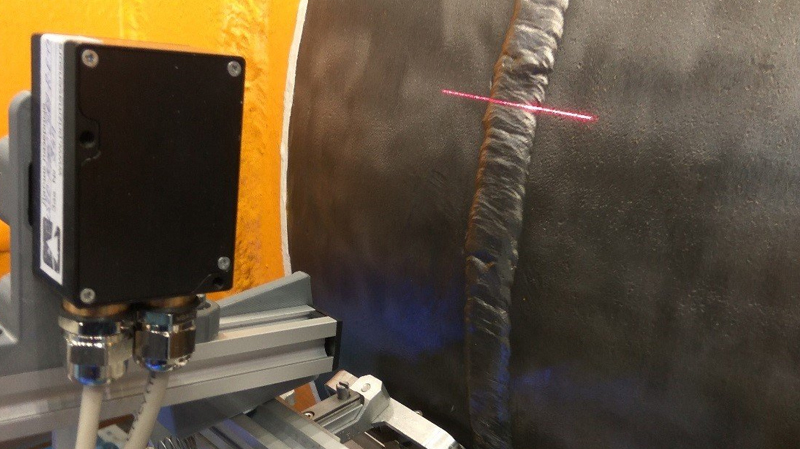

Лазерный триангуляционный 2D модуль со встроенной микропроцессорной системой управления позволяет с высокой точностью измерять профиль объекта без механического контакта с ним.

В лазерном модуле используется принцип триангуляции. Развернутый в идеальную прямую линию лазерный луч проецируется на поверхность контролируемого объекта. Световая линия повторяет форму профиля объекта в сечении. Изображение световой линии проецируется на КМОП-фотоматрицу. По координатам изображения на фотоприемнике микропроцессор производит вычисление реальных координат световой линии (профиль). В процессе измерений производится динамический контроль мощности отраженного света и подавление фоновых засветок.

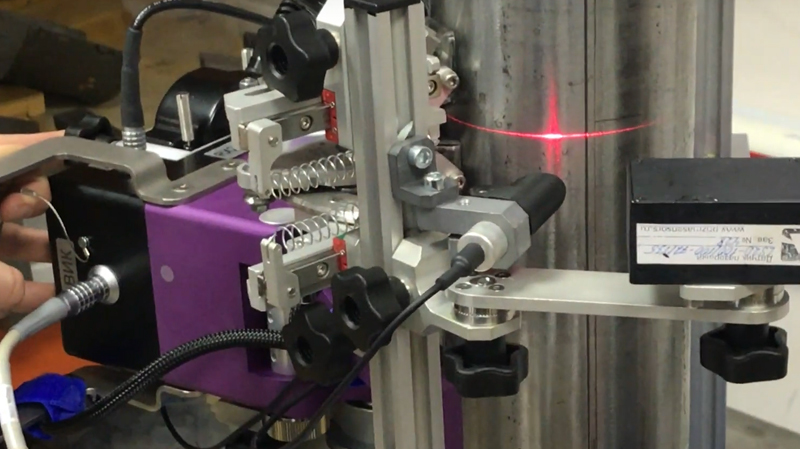

Для получения трехмерной формы поверхности объекта используется перемещение лазерного модуля с помощью сканирующего устройства. Для синхронизации измерений профиля используются сигналы датчика перемещения.

Описание

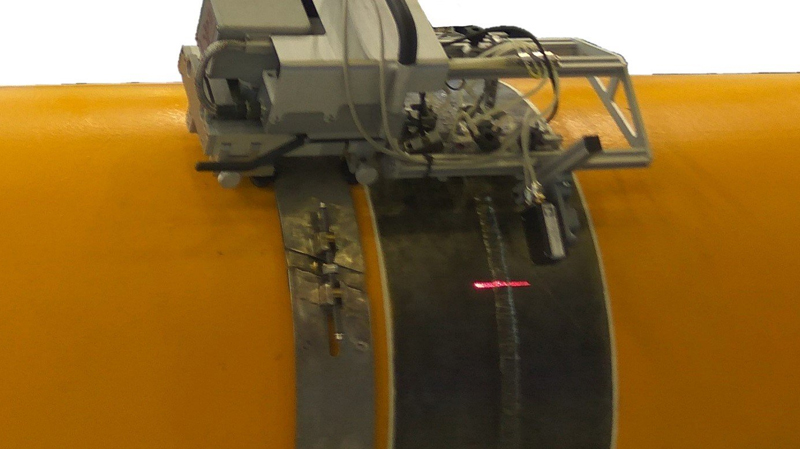

• Модуль АВИК применяется в составе системы АВГУР-ТФ или в виде автономного модуля
• В состав входит лазерный триангуляционный 2D модуль
• Модуль АВИК крепится на стандартную алюминиевую направляющую
• Питание и управление выполняется через Ethernet кабель
• Обработка и анализ собранных данных выполняется в программе АВГУР-Анализ, обеспечивается совместный анализ данных АВИК, АУЗК, АУЗТ
• Модуль АВИК соответствует требованиям СТО ГАЗПРОМ 2-2.4-083-2006 и проекта СТО ГАЗПРОМ 15-1.3-004-2019
• Лазерный измеритель включен в реестр типов средств измерения RU.C.27.005.A № 36780

• Ширина и высота валика усиления
• Межваликовые западания
• Наружное смещение кромок
• Чешуйчатость
• Размеры поверхностных дефектов (поры, трещины, подрезы)
