Электроискровой дефектоскоп СКАТ
Электроискровой дефектоскоп СКАТ
ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188.
Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта.
Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью.
Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.
Устройство и принцип работы
Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля
Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

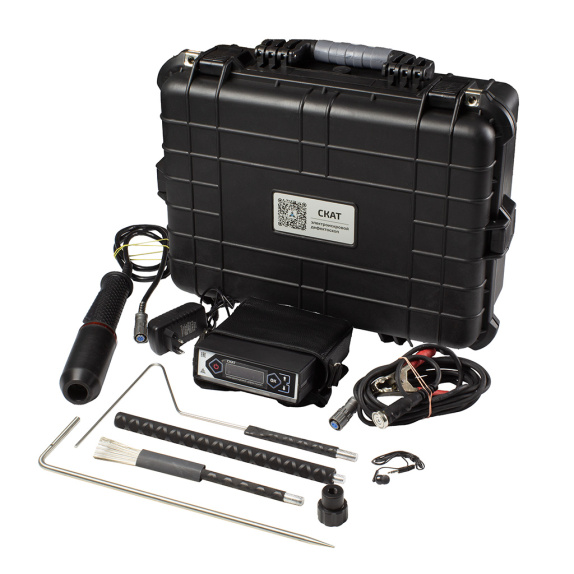

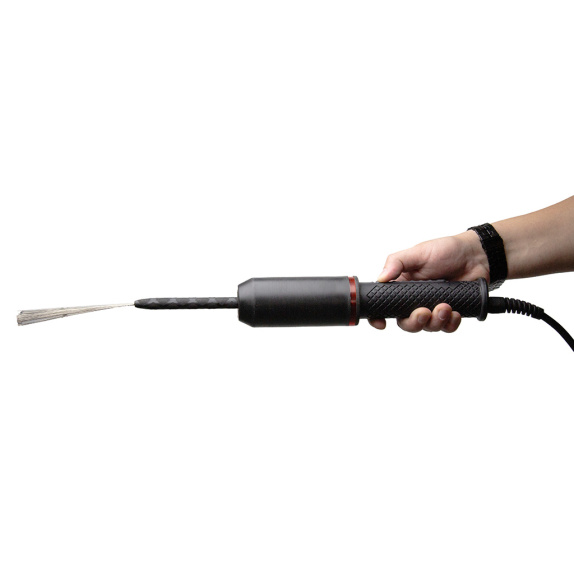

Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.
Калькулятор напряжения
Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.
Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК
|
|
СКАТ |
Корона 2.2 |
Корона ЛКП |
Корона 2.1 |
Корона 40 |
Корона 1 |
ИСКРА-30 |
АВМ Compact 30 |
Elcometer 236 (30 кВ) |
Elcometer 266 |
|
Диапазон регулировки напряжения на электроде, кВ |
0,5-40 |
2,5-34/ 5-40 |
0,7-5 |
2,5-34 |
4-40 |
0,7-4 |
0,6-31,5 |
0,6-30 |
0,5-30 |
0,5-30 |
|
Толщина контролируемых покрытий, мм |
0,025-26 |
0,5-18/ 1-25 |
0,05-1 |
0,5-18 |
1-25 |
0,05-1 |
0,05-10 |
0,05-10 |
0-7,5 |
0-7,5 |
|
Дискретность установки выходного напряжения, кВ |
0,01; 0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0.1 |
- |
0,1 |
0,1 |
|
Точность поддержания контрольного напряжения, % |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
5 |
5 |
|
Встроенный калькулятор напряжения |
есть |
- |
есть |
- |
есть |
- |
- |
- |
- |
есть |
|
Индикация дефекта |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
|
свет |
свет |
свет |
свет |
свет |
свет |
свет |
- |
свет |
свет |
|
|
Вес рукоятки, кг |
0,75 |
0,9 |
0,8 |
0,9 |
0,8 |
0,9 |
- |
- |
2,8 |
0,6 |
|
Вес блока, кг |
1 |
1,6 |
1,65 |
1,6 |
1,65 |
1,6 |
- |
- |
1,2 |
|
|
Работа с электродами дефектоскопа Корона без переходников |
да |
да |
да |
да |
да |
да |
нет |
нет |
нет |
нет |
|
Диапазон рабочих температур, оС |
от -20 до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -15 до +50 |
- |
от 0 до +50 |
от 0 до +50 |
