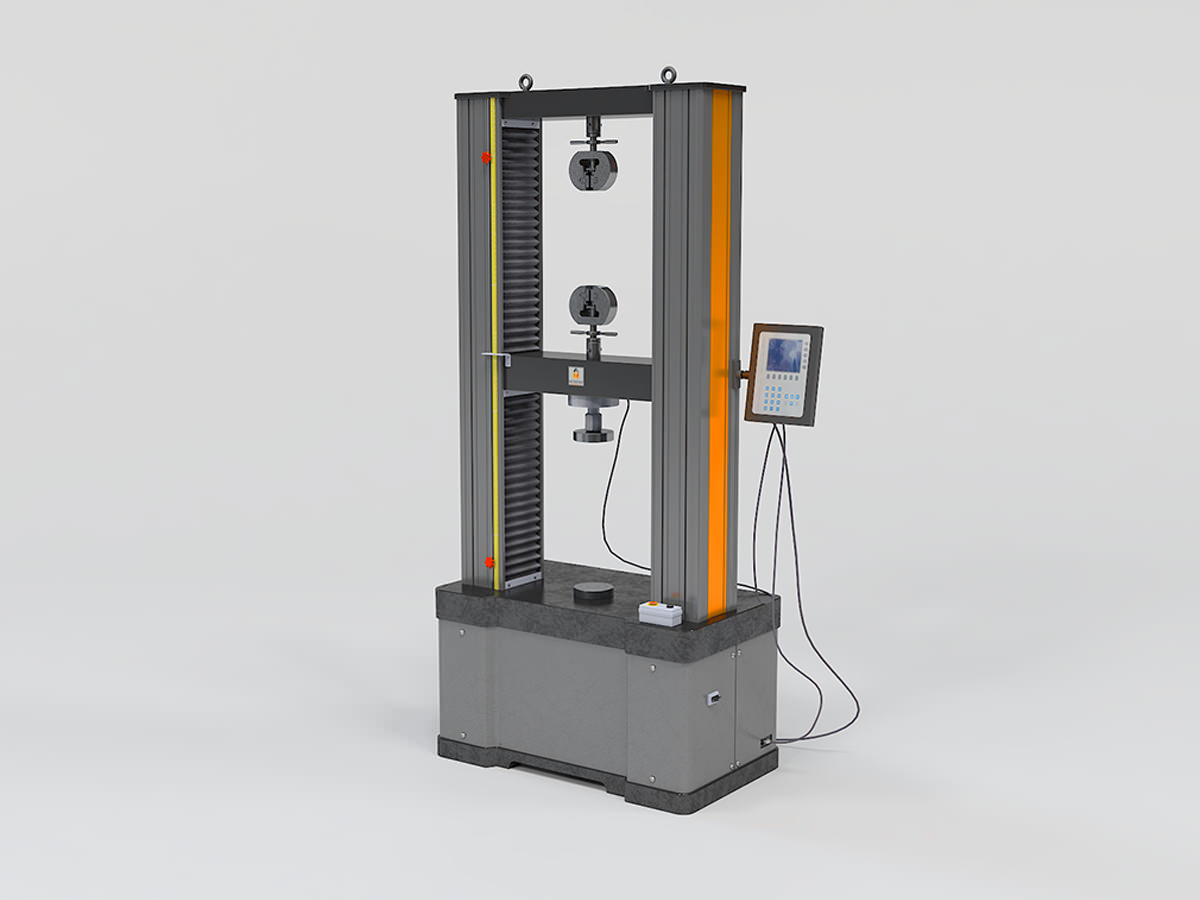

РЭМ-200 машина разрывная электромеханическая

РЭМ-200 - электромеханическая универсальная испытательная машина с верхним пределом измерения нагрузки 200 кН. Оборудование предназначено для испытаний материалов, образцов и изделий на растяжение, сжатие и изгиб в условиях лабораторий, производств и испытательных центров.

Модель используется для контроля механических характеристик металлических изделий, листового проката, полимерных материалов, пластмасс, резины, древесины, труб, элементов крепления и других деталей, требующих испытаний значительными нагрузками. Жесткая двухколонная рама обеспечивает стабильность при проведении испытаний, а сервоприводная система обеспечивает плавное и точное перемещение траверсы.

Диапазон измерения нагрузки — от 8 до 200 кН. Предел допускаемой относительной погрешности измерения нагрузки составляет ±1%. Скорость перемещения траверсы регулируется от 0,05 до 500 мм/мин, диапазон измерения перемещения — от 0,05 до 1230 мм.

РЭМ-200 оснащается клиновыми механическими захватами для плоских образцов толщиной до 18 мм и шириной до 50 мм. Для испытаний на сжатие предусмотрена плита диаметром 160 мм. Габаритные размеры машины — до 1100 × 650 × 2400 мм, масса — до 1165 кг.

РЭМ-200 подходит для испытаний металлов, конструкционных материалов, сварных соединений, элементов техники и других изделий с нагрузкой до 200 кН.

Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 76470-19, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.

Модификации электромеханических машин:

Разрывные электромеханические машины РЭМ базовой комплектации оснащены одно или двухколонным силозадающим модулем, пультом управления с монохромным дисплеем и кнопочной клавиатурой. Пульт управления позволяет задавать параметры испытаний, визуально контролировать ход испытаний, а также производить расчет основных показателей по результатам испытаний.

Параметры испытаний в виде диаграммы растяжения (нагружения) и текущих значений выводятся на дисплей пульта управления в реальном времени. По окончании испытания на дисплее отображаются значения максимально достигнутых величин нагрузки и перемещения траверсы и предела прочности образца.
Разрывные машины модификации РЭМ-М оснащены одно или двухколонным силозадающим модулем, пультом управления с кнопочной клавиатурой и монохромным дисплеем и компьютеризированной системой, которая позволяет расширить функциональные возможности системы измерения, математически обрабатывать результаты испытаний на ПК со специальным программным обеспечением «MTest-REM-1.15», при этом управление испытательной машиной происходит в ручном режиме.

Авторское программное обеспечение «MTest-REM-1.15» дает возможность отображать результаты испытания в виде графиков (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определять текущие скорости перемещения подвижной траверсы (мм/мин) и нагружения (кН/с), текущее и максимальное значение деформации и нагрузки, приложенной к испытуемому образцу, сохранять результаты испытания для дальнейшей обработки и выводить на печать протокол испытания. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.

В компьютеризированную систему входит: ПК с программным обеспечением «MTest-REM-1.15», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.
Разрывные машины модификации РЭМ-А оснащены одно или двухколонным силозадающим модулем и автоматизированной системой измерения и управления, которая позволяет производить испытание по заданному с ПК режиму благодаря специальному программному обеспечению - «MTest-REM-2.15».

Авторское программное обеспечение «MTest-REM-2.15» дает возможность более точно определять фактическую нагрузку на образец, управлять машиной в ручном режиме или автоматически по заданному с ПК алгоритму, а также получать и обрабатывать результаты испытаний в реальном времени, редактировать графики испытания, рассчитывать основные характеристики материалов образцов, сохранять результаты испытаний, формировать и выводить на печать протокол испытаний. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.

В автоматизированную систему входит: ПК с программным обеспечением «MTest-REM-2.15», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.
Разрывные машины модификации РЭМ-У предназначены для испытаний на сжатие и разрыв труб большого диаметра изготовленных из металлов, пластиков, картона и т.д. по GB/T 18042, ISO 9967. Машины позволяют испытывать трубы на сжатие диаметрами до 3000 мм и шириной от 20% от диаметра.

Отличительные особенности		РЭМ-1	РЭМ-2	РЭМ-3	РЭМ-5	РЭМ-10	РЭМ-20	РЭМ-50	РЭМ-100	РЭМ-200	РЭМ-300	РЭМ-500	РЭМ-600
Верхний предел диапазона измерений нагрузки, кН		1	2	3	5	10	20	50	100	200	300	500	600
Диапазон измерений нагрузки, кН		от 0,04 до 1	от 0,08 до 2	от 0,12 до 3	от 0,2 до 5	от 0,4 до 10	от 0,8 до 20	от 1 до 50	от 4 до 100	от 8 до 200	от 6 до 300	от 20 до 500	от 24 до 600
Цена единицы наименьшего разряда силоизмерителя, кН		0,00001			0,0001	0,001							0,1
Предел допускаемой относительной погрешности измерения нагрузки, %, от измеряемой нагрузки		±1,0
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,05 до 10 мм включ., мкм		±50
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм, %		±0,5
Скорость нагружения, кН/с		0,05 до 5
Предел относительной погрешности поддержания скорости нагружения, %		±5,0
Максимальная скорость перемещения подвижной траверсы без нагрузки, мм/мин		от 0,05 до 500
Диапазон измерений перемещений подвижной траверсы, мм		от 0,05 до 1070							от 0,05 до 1140	от 0,05 до 1230		от 0,05 до 1800
Диаметр плиты сжатия, мм		98								160
Тип захватов		Клиновые механические											Клиновые гидравлические
Диапазон захватываемых плоских образцов, толщина\ширина, мм		0-7/35							0-7/40	0-9/50, 9-18/50		0-15/90, 15-30/90
Габаритные размеры, мм, не более:	длина	780					890		1010	1100		1400
	ширина	430					500		600	650		1000
	высота	1750					1900		2100	2400		2810
Масса, не более, кг		300					500	510	880	1165	1500	3000
Потребляемая мощность, не более, кВт		1,9								2	5	7
Электропитание, В/Гц		220/60									380/50~60
Шумовая нагрузка, не более, дБ		75

Параметры указаны для машин в базовом исполнении. Тип захватов определяется техническим заданием Заказчика.
