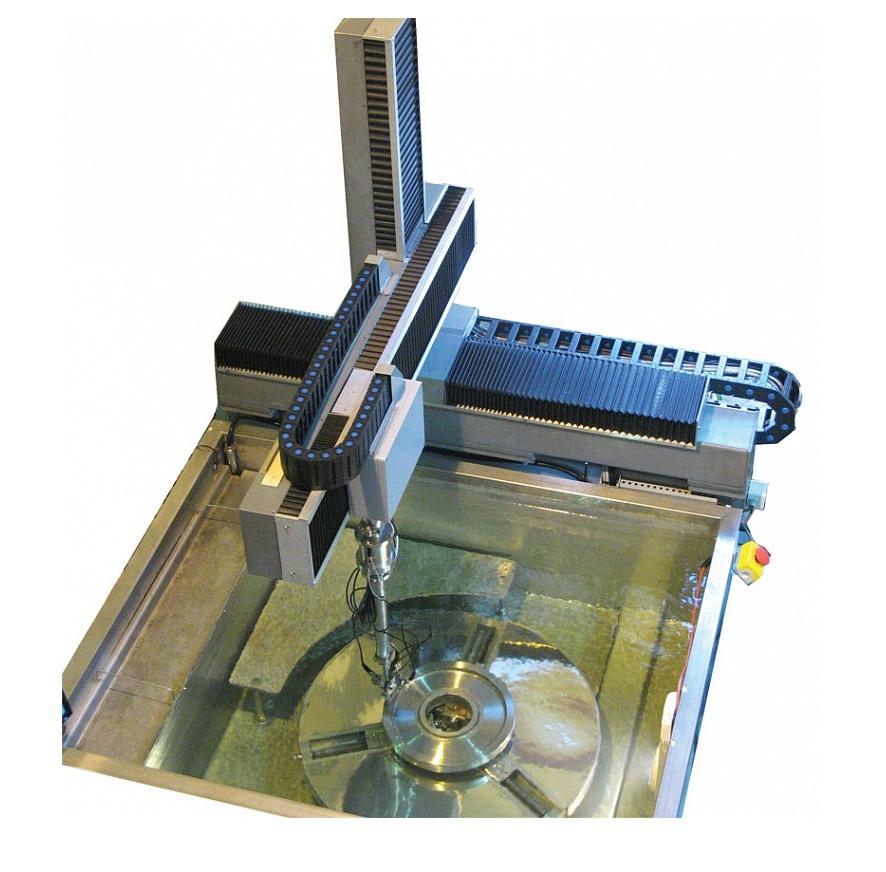

УКД-1200 автоматизированная система ультразвукового контроля дисков диаметром до 1 200мм

УКД-1200 автоматизированная система ультразвукового контроля дисков диаметром до 1 200мм

Промышленная система контроля, предназначенная для поиска дефектов с использованием ультразвукового иммерсионного метода контроля головными и сдвиговыми волнами, на плоских, цилиндрических (боковых), конусных поверхностях, а так же галтельных переходах дисков.

Система построена на базе сканера, оборудованного сервоприводами переменного и постоянного тока, обеспечивающими быстрое и точное управление положением ультразвукового преобразователя относительно контролируемого изделия.

Современный ультразвуковой дефектоскоп УМД-8, оснащенный 2 каналами контроля, с цифровой обработкой сигнала, позволяет решать весь комплекс задач, включая функции слежения за поверхностным сигналом, формирование управления ВРЧ и построение A-, B- и C- сканов.

Высокоточная поворотная платформа для установки дисков, позволяет контролировать диски с наружным диаметром до 1200 мм и высотой до 300 мм. Для упрощения загрузки/выгрузки дисков, УКД-1200 поставляется в комплекте с системой слива иммерсионной жидкости.

Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов
